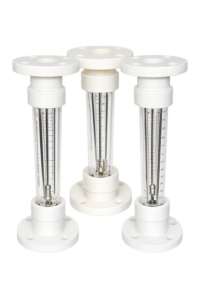

ROTAMETERS - INDUSTRIAL RANGE
FSC Model
Our flow meters are available in multiple models for precise air and water flow measurement. Each model offers specific calibrated ranges along with defined dimensions and connection options for seamless industrial integration.
Specification
-
Accuracy of Full Scale
Series 50 : ±5%
Series 100 & 150 : ±3%
Series 200, 300, 350 & 400 : ±2%
Series 500, 600, 700 & 800 : ±2% - Repeatability : 05%
- Rangeability : 10:1
- Temperature Rating : 160°F/60°C
- Meter Body : Acrylic
- Top & Bottom : Inlet & Outlet Ports
- Wetted Parts : MS, PP, SS, PVC, PTFE etc.
- FIoat : SS, PTFE, PVC etc.
- Installation : On-Line
- 0-rings : Neoprene, PTFE, Silicon etc.
- Connection : Flanged, Threaded, TC
- Scale : Engraved on Body
- Accessories : Hi-Low Flow Switch (Optional)
AIR FLOW MODELS
Model 50 / 100
- Flow Range (LPM): 0.1 – 50
- Flow Range (Nm³/hr): Up to 3

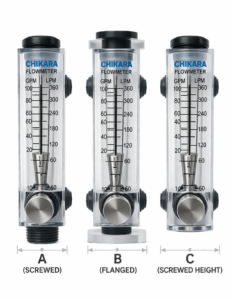

- Dimensions: A: 140–190 mm | C: 100–150 mm
- Connection: ¼”
- Pressure: Up to 10 kg/cm²
Model 150
- Flow Range: 15 – 150 LPM
- Nm³/hr: 0.89
- Dimensions: A: 190 mm | C: 150 mm
- Connection: ¼” & ½”
Model 200
- Flow Range: 10 – 100 LPM
- Nm³/hr: 0.66
- Dimensions: A: 240 mm | C: 195 mm
- Connection: ¼”
Model 300
- Flow Range: 15 – 160 LPM
- Nm³/hr: 1 – 10
- Dimensions: A: 250 mm | C: 180 mm
- Connection: ½”
Model 350 / 350T
- Flow Range: Up to 1000 LPM
- Nm³/hr: 6 – 60
- Dimensions:
- A: 250–275 mm
- B: 275–575 mm
- C: 180 mm
- Connection: ¾” / 1″
Model 400
- Flow Range: Up to 2500 LPM
- Nm³/hr: 10 – 150
- Dimensions: A: 300 mm | B: 325 mm | C: 230 mm
- Connection: 1″ & 1½”
Model 500 / 500T
- Nm³/hr Range: 25 – 400
- Dimensions:
- A: 400 mm
- B: 450–575 mm
- C: 320 mm
- Connection: 1½” & 2″
- Pressure: Up to 20 kg/cm²
Model 600
- Nm³/hr Range: 50 – 1000
- Dimensions: B: 450 mm | C: 320 mm
- Connection: 2″ & 2½”
Model 700
- Nm³/hr Range: 120 – 1600
- Dimensions: B: 450 mm | C: 320 mm
- Connection: 2½” & 3″
Model 800
- Nm³/hr Range: 200 – 2500
- Dimensions: B: 450 mm | C: 320 mm
- Connection: 4″
Note : Above data were measured @20°C Dimensions & Ranges can be modified on request.
WATER FLOW MODELS
Model 50 / 100
- Flow Range: 0.1 – 1 LPM (6 – 60 LPH)
- Dimensions: A: 140–190 mm | C: 100–150 mm
- Connection: ¼”
- Pressure: Up to 10 kg/cm²
Model 150
- Flow Range: 15 – 150 LPM
- Nm³/hr: 0.89
- Dimensions: A: 190 mm | C: 150 mm
- Connection: ¼” & ½”
Model 200
- Flow Range: 0.4 – 4 LPM
- LPH: 20 – 250
- Dimensions: A: 240 mm | C: 195 mm
- Connection: ¼”
Model 300
- Flow Range: 4 – 40 LPM
- LPH: 240 – 2400
- Dimensions: A: 250 mm | B: 275 mm | C: 180 mm
- Connection: ¾”
Model 350 / 350T
- Flow Range: 8 – 80 LPM
- LPH: 400 – 5000
- Dimensions: A: 300 mm | B: 325 mm | C: 230 mm
- Connection: 1″ & 1½”
Model 400
- Flow Range: 8 – 80 LPM
- LPH: 400 – 5000
- Dimensions: A: 300 mm | B: 325 mm | C: 230 mm
- Connection: 1″ & 1½”
Model 500 / 500T
- Flow Range: 10 – 330 LPM
- LPH: 600 – 20000
- Dimensions: A: 400 mm | B: 450 mm | C: 320 mm
- Connection: 1½” & 2″
- Pressure: Up to 20 kg/cm²
Model 600
- Flow Range: 40 – 600 LPM
- LPH: 2000 – 36000
- Dimensions: B: 450 mm | C: 320 mm
- Connection: 2″ & 2½”
Model 700
- Flow Range: 60 – 800 LPM
- LPH: 4000 – 50000
- Dimensions: B: 450 mm | C: 320 mm
- Connection: 2½” & 3″
Model 800
- Flow Range: 100 – 1300 LPM
- LPH: 6000 – 80000
- Dimensions: B: 450 mm | C: 320 mm
- Connection: 4″
